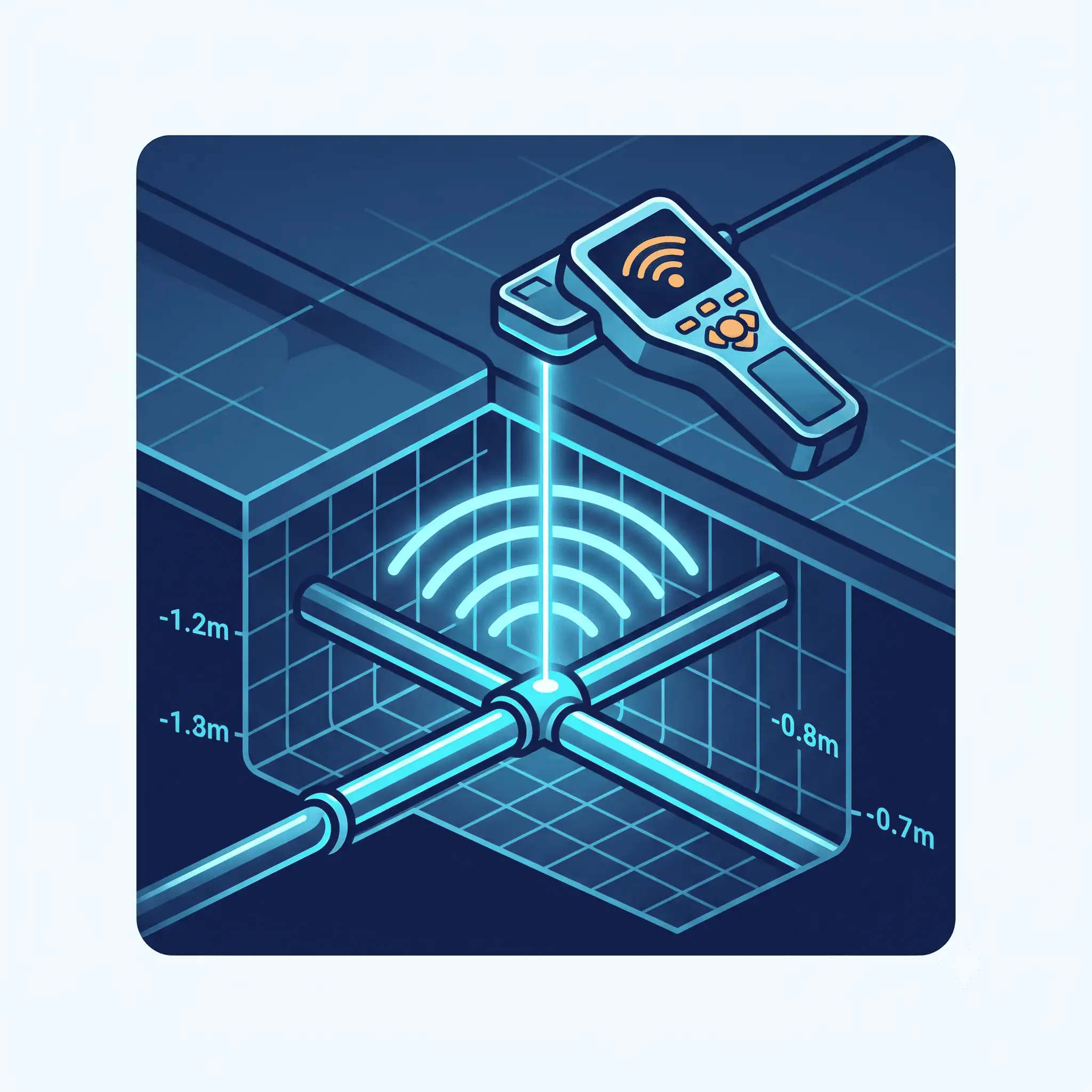

Трассировка кабельных линий в Москве
Точная трассировка кабельных линий в Москве с гарантией согласования. Определяем местоположение, глубину залегания и место повреждения кабеля. ЭТЛ — свидетельство Ростехнадзора, допуск СРО, инженеры с группой допуска IV.
Что вы получите
- ЭТЛ со свидетельством Ростехнадзора
- Точность поиска повреждения ±10 см
- Группа допуска IV по электробезопасности
- Технический отчёт для ГЭЭ и экспертизы
- Стоимость фиксируется до выезда
Когда необходима трассировка кабельных линий?
Разработка котлована без точных данных о положении кабелей приводит к повреждению сетей в 75% случаев (по данным Ростехнадзора). Три ключевые ситуации, когда трассировка обязательна.
Перед началом земляных работ
Приборная локация с выносом осей кабеля в натуру снимает риск аварийного порыва при разработке котлована, прокладке траншей и установке свай.
Поиск места обрыва или КЗ
При сбое электроснабжения не вскрывают всю траншею. Локализуют точку повреждения с погрешностью ±10 см — экономия на земляных работах и восстановлении покрытия.
Восстановление документации для экспертизы
Без актуальных исполнительных чертежей невозможно сдать объект в эксплуатацию или пройти экспертизу реконструкции. Оформляем технический отчёт по ГОСТ для ОПС Мосгоргеотреста.
Идентификация кабеля в пучке
При наличии нескольких параллельных кабелей определяем принадлежность конкретной жилы без разрытия. Применяем накладную рамку по фазовому сдвигу сигнала.
Подготовка к реконструкции
Актуализируем схему кабельных трасс перед заменой оборудования или прокладкой новых коммуникаций. Результат — исполнительная документация, соответствующая текущему состоянию сетей.
Кадастровые и изыскательские работы
Данные трассировки включаются в технический отчёт по инженерно-геодезическим изысканиям для прохождения государственной экспертизы по СП 47.13330.
Методы трассировки кабельных линий
Применяем комплекс приборных методов — выбор зависит от типа кабеля, его состояния и условий площадки.
Активный метод (с генератором)
Генератор подаёт сигнал на жилу. Трассоискатель принимает электромагнитное поле над кабелем. Основной метод для обесточенных линий и ВЛ 6–10 кВ.
Индукционный (бесконтактный) метод
Локация без подключения к кабелю. Применяется для действующих силовых линий и в условиях, где подключение невозможно.
Акустический метод поиска повреждений
Акустический генератор создаёт ударный импульс в точке повреждения. Микрофонный датчик над кабелем фиксирует максимум сигнала — точность ±10 см.
Импульсная рефлектометрия
Электрический импульс отражается от места обрыва или КЗ. Осциллограф фиксирует время прохождения — определяем расстояние до дефекта без полевого выезда.
Порядок проведения трассировки
Все полевые работы выполняются инженерами с группой допуска по электробезопасности не ниже IV. Техническая безопасность гарантирована на всех этапах.
Лицензии, допуски и гарантии
Деятельность электролаборатории легитимизирована в соответствии с требованиями Ростехнадзора. Каждый технический отчёт обладает юридической силой для государственной экспертизы.
Свидетельство ЭТЛ Ростехнадзора
Электролаборатория имеет действующее свидетельство Ростехнадзора. Отчёты принимаются во всех надзорных инстанциях.
Допуск СРО изыскателей
Компания состоит в СРО изыскателей. Полный пакет документов предоставляется перед подписанием договора.
Инженеры НОПРИЗ / НОРС
Специалисты включены в Национальный реестр НОПРИЗ и НОРС. Техотчёты подписываются с указанием номера в реестре.
Группа допуска IV
Все полевые инженеры имеют группу допуска по электробезопасности не ниже IV — обязательное требование для работы на кабельных линиях.
Точность ±10 см
Акустический и импульсный методы обеспечивают локализацию места повреждения с погрешностью до 10 см.
Фиксированная цена
Стоимость фиксируется в договоре до выезда. Цена не зависит от сложности грунта — скрытые доплаты исключены.
Соответствие СП 47.13330
Все полевые испытания и технические отчёты соответствуют требованиям СП 47.13330 и принимаются в ГГЭ.
Техотчёт для Мосгоргеотреста
Оформляем документацию по ГОСТ для регистрации в ОПС Мосгоргеотреста. Исполнительные чертежи в DWG и PDF.
Оборудование электролаборатории
Весь парк оборудования ежегодно проходит метрологическую поверку. Свидетельства прикладываются к техническому отчёту.
Трассоискатель Radiodetection RD8100
Профессиональная локация кабелей в активном и пассивном режимах. Частотный диапазон 15 Гц — 200 кГц. Определение глубины до 5 м.
Генератор сигнала TX-10
Мощность до 10 Вт. Активный метод для обесточенных кабелей и ВЛ 6–10 кВ. Бесконтактное наведение через индукционные клещи.
Акустический дефектоскоп Baur
Локализация мест повреждения изоляции акустическим методом. Точность ±10 см. Работает на кабелях с любым видом изоляции.
Рефлектометр РЕЙС-305
Импульсная рефлектометрия для предварительного определения расстояния до дефекта. Диапазон до 32 км. Разрешение 0,1 м.
Цены на трассировку кабельных линий
Стоимость фиксируется в договоре до начала выезда. Транспортные расходы включены. Цена не зависит от сложности грунта.
Локальная трассировка
от 9 000 ₽
- Участок до 100 м
- Бесконтактная локация
- Разметка оси на местности
- Идентификация кабеля в пучке от 5 000 ₽
Поиск повреждения
от 10 000 ₽
- За одну точку повреждения
- Акустический + импульсный метод
- Точность до ±10 см
- Схема с привязкой к реперам
ВЛ 6–10 кВ (1 км)
от 14 000 ₽
- Активный метод наведения
- Привязка к реперам ГГС
- Технический отчёт по ГОСТ
- Документация для Мосгоргеотреста
Заказать трассировку кабельных линий
Оставьте заявку — сформируем твёрдую смету за 2 часа. Выезд бригады в течение 24 часов. Работаем в Москве и по всей Московской области без выходных.
